詳細

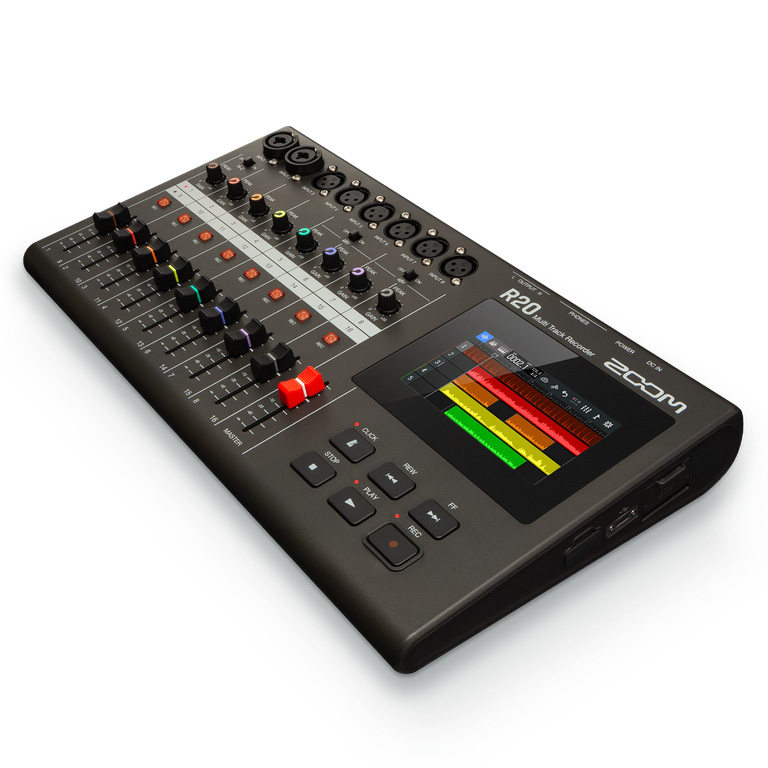

使いやすさを再定義タッチ操作の16トラックMTR
直感的なタッチ操作のインターフェースにより、楽曲のレコーディング、エディット、ミックスがかつてないほどにシンプルに。曲のアイディアやインスピレーションを素早く形にできる、新世代のマルチトラックレコーダーです。
R20の主な特長
最大1TBのSDHC／SDXCカードにダイレクト録音
6系統のXLRマイク入力と2系統のXLR／TRSコンボジャックを装備
48Vファンタム電源のON／OFFスイッチ（INPUT 5-6／INPUT 7-8）
ギター／ベースを直結できるHi-Z入力スイッチ（INPUT1）
ドラッグ＆ドロップでリズムトラックを構築できる150種のリズムループ
バッキングトラックの作成に便利な8ボイスのFMシンセ音源を搭載
外部USB MIDIキーボードを接続してMIDIノートを録音可能（タッチ操作のピアノロール入力も可能）
各トラックに3バンドEQ、PANを、コンプレッサ／リミッタ／ノイズゲートを同時8トラック（TRACK 1-8またはTRACK 9-16)に設定可能
PC／Mac用アプリ「Guitar Lab」対応のマルチエフェクト内蔵
8イン4アウトまたは2イン2アウトのPC／Mac／iPhone／iPad用USBオーディオインターフェース機能
別売Bluetoothアダプタ（BTA-1）により、アクセシビリティ（音声読み上げ機能）を備えたiOSアプリ「R20 Control」**を利用可能
外部USBメモリ経由で、WAV／SMFデータの読み込み、プロジェクトのバックアップ保存が可能
PC／Mac用DAWソフト、Steinberg Cubase LEダウンロード・ライセンス付属
* iPhone／iPadと接続するには、Lightning - USB カメラアダプタ／Lightning - USB 3 カメラアダプタが別途必要
** 2022年春リリース予定
仕様
入出力チャンネル数
入力 MIC/LINE (モノラル) 8
出力 MASTER OUT 1
PHONES 1
入力
MIC/LINE (モノラル) コネクタ XLR/TRS コンボジャック×２ XLR×6（XLR：2番HOT、TRS：TIP HOT）
入力ゲイン +6 dB ～ +50 dB
入力インピーダンス XLR：3.9 kΩ TRS：5.3 kΩ /1 MΩ（Hi-Z機能ON、INPUT 1のみ）
ファンタム電源 +48 V（INPUT 5～8、2チャンネルごとに切り替え）
入力換算雑音 -121 dBu 以下（IHF-A） @ +50dB、150 Ω input
周波数特性 -1.0 dB： 20 Hz ～ 20 kHz
出力
MASTER OUT コネクタ TRSフォンジャック × 2 (バランス）
最大出力レベル +14 dBu
出力インピーダンス 200 Ω
PHONES コネクタ 標準ステレオフォンジャック × 1
最大出力レベル 20 mW + 20 mW （63 Ω負荷時）
出力インピーダンス 33 Ω
トラック設定
Pan
EQ High：10 kHz、± 12 dB、シェルビング
Middle： 2.5 kHz、± 12 dB、ピーキング
Low：100 Hz、± 12 dB、シェルビング
Send Effect
Stereo Link
Comp/Limiter/Gate
レコーダー
最大同時録音トラック数 8
最大同時再生トラック数 16
録音フォーマット WAV 44.1 kHz、16/24-bit、モノラル／ステレオ
記録メディア SDHC 規格対応カード 4 GB ～ 32 GB
SDXC 規格対応カード 64 GB ～ 1 TB
エフェクト
同時使用エフェクト数 3タイプ
※1チャンネル（入力）に使用可能なインサートエフェクトと、全トラックに使用可能なセンドエフェクトの排他利用
パッチメモリー 50
Guitar Lab対応
チューナー
Chromatic/Guitar/Bass/Open A/Open D/Open E/Open G/DADGAD
メトロノーム
拍子 3/4、4/4、6/8
テンポ 40.0～250.0 BPM
リズムループ
音源方式 PCM
ループ数 150
シンセ
同時発音数 8
音源方式 FM
音色数 18 ＋ PCMドラムキット
ディスプレイ
4.3" フルカラ―LCD（480 × 272）、タッチスクリーン
USB
コネクタ USB Type-C
※データ転送に対応したUSB ケーブルを使用してください。USB バスパワー動作非対応。
オーディオインターフェース動作 Stereo mix USB 2.0 Full Speed
44.1kHz, 16/24-bit
2-in/2-out
Multi Track USB 2.0 High Speed
44.1 kHz, 16/24-bit
8-in/4-out
マスストレージクラス動作 Host/Device USB2.0 High Speed（Host時 5 V / 500mA供給）
GUITAR LAB 接続機能 USB 1.1 Full Speed
USB MIDI KEYBOARD 接続機能 USB1.1 Full Speed（5 V / 500 mA供給）
DAW接続(コントロールサーフェス)機能 USB1.1 Full Speed ※アップデート対応
REMOTE 専用無線アダプタ（ZOOM BTA-1）
電源 AC アダプタ（ZOOM ZAD-1220）: 12V / 2.0 A
消費電力 最大 11 W
外形寸法 378 mm (W) × 206 mm (D) × 58 mm (H)
質量（本体のみ） 1.33 kg
※ 0 dBu ＝ 0.775 Vrms
マルチトラックレコーダー『R20』
ACアダプタ（ZAD-1220）
クイックツアー
Steinberg Cubase LE（ダウンロード・ライセンス）
